適用于Mini LED封裝的錫膏焊料
Mini LED是一種新型的顯示技術，采用了50-200微米的LED芯片作為背光源或像素單元，實現了高亮度、高對比度和高色域等卓越的顯示效果。Mini LED的芯片封裝工藝主要采用倒裝封裝方式，即將LED芯片倒置在載板上，并通過錫膏或錫膠進行固晶和電連接。這種工藝不僅省去了金線鍵合的步驟，還能提高芯片的散熱性能和可靠性。
由于Mini LED芯片尺寸小，因此對錫膏焊料的要求更高，包括粒徑、熔點、潤濕性、空洞率和殘留物等方面。目前市場上常用的Mini LED封裝錫膏焊料主要分為兩種類型：中溫焊料和低溫焊料。
中溫焊料指的是熔點在200-250攝氏度之間的無鉛合金焊料，最常見的是SAC305（Sn96.5Ag3Cu0.5）合金。這種合金具有良好的潤濕性和焊接強度，適用于錫膏或錫膠（環氧樹脂基錫膏）形式。中溫焊料的優點在于與傳統的SMT工藝兼容，可以使用現有的設備和參數進行焊接。其缺點是熔點較高，可能對LED芯片和載板造成熱應力和熱損傷。
低溫焊料指的是熔點在200攝氏度以下的無鉛合金焊料，最常見的是SnBi/SnBiAg系列合金。這種合金的熔點僅為139攝氏度，比SAC305低近80℃，可以有效降低對LED芯片和載板的熱影響，提高焊接質量和可靠性。低溫焊料的優點在于熱應力小，適用于高密度、高精度的Mini LED封裝。缺點是潤濕性較差，需要使用特殊的助焊劑和設備進行焊接。

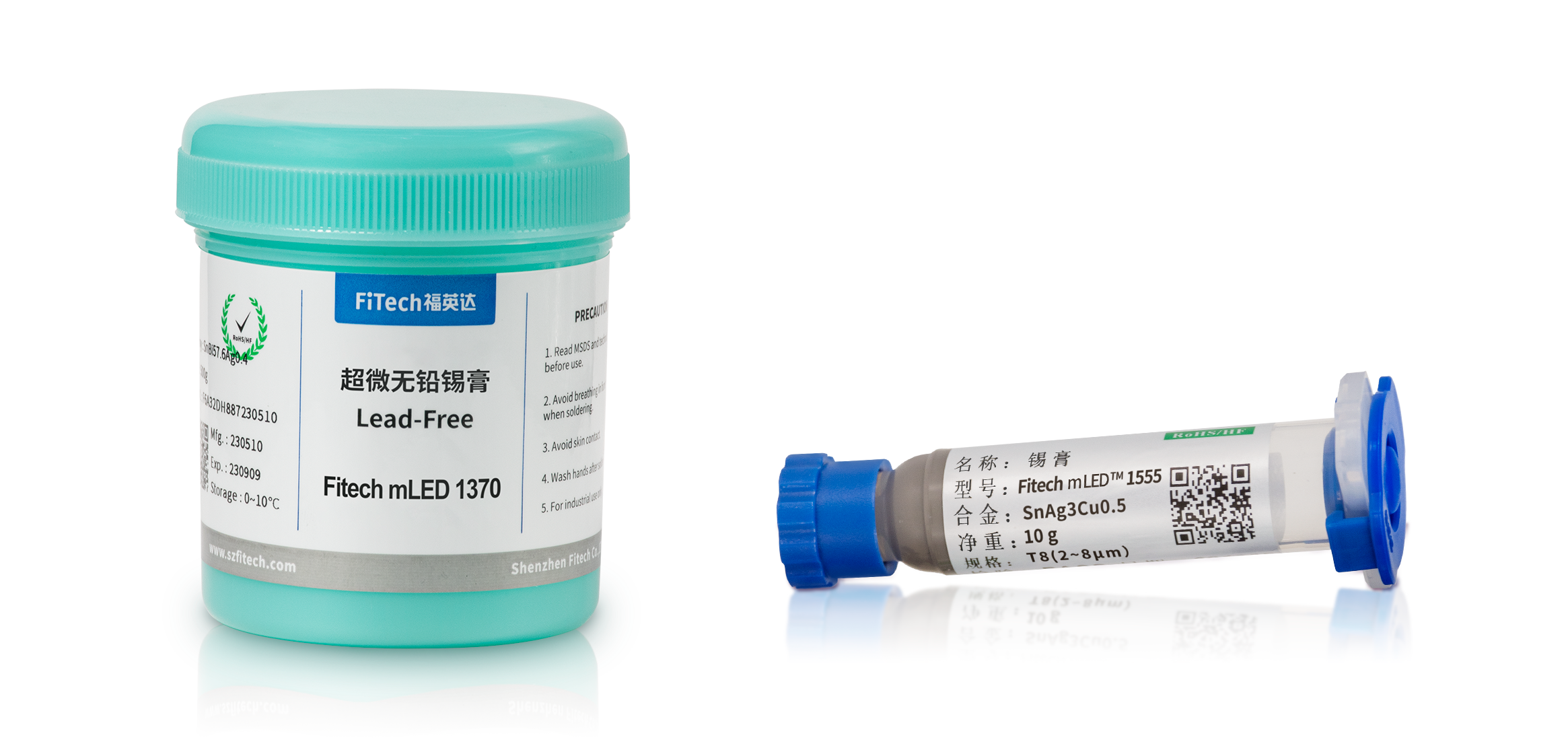

福英達8號粉Mini LED專用中溫和低溫錫膏產品系列
深圳市福英達是全球領先的微電子與半導體封裝超微焊料制造商，其中溫錫膏Fitech mLED 1550（T8）采用SAC305（Sn96.5Ag3Cu0.5）焊料合金，熔點在217-219攝氏度之間，具有良好的焊接強度和潤濕性。
Fitech mLED 1370（T8）低溫錫膏采用錫鉍銀合金（Sn42Bi57.6Ag0.4），其優點是低溫焊接，對器件的耐高溫要求較低，可用于二次回流。由于Sn42Bi57.6Ag0.4添加了0.4Ag，其焊接性能和焊后可靠性比Sn42Bi58更好。如需更高的可靠性，可選擇我司的錫膠產品，其使用環氧樹脂環繞焊點形成加固作用。
FT-170/180/200低溫錫膏是一種兼顧低溫和機械可靠性的低溫焊料，熔點可選170/180/200°C，與傳統的錫鉍銀合金（Sn42Bi57.6Ag0.4）和錫鉍合金（Sn42Bi58）不同，其焊點脆性較小。該產品采用微納米金屬粒子改變焊接合金形成過程中的金屬行為，提高焊接效果，并可用于二次回流。已獲得美國和日本專利。
