什么是晶圓微凸點封裝？
晶圓微凸點封裝，更常見的表述是晶圓微凸點技術或晶圓級凸點技術（Wafer Bumping），是一種先進的半導體封裝技術。以下是對晶圓微凸點封裝的詳細解釋：
一、定義與原理

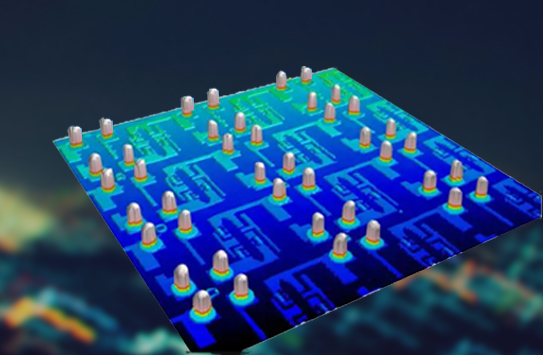

晶圓微凸點封裝是指在晶圓切割成單個芯片之前，在晶圓的預設位置上形成或安裝微小的凸點（也稱為凸塊），這些凸點將作為芯片與外部電路連接的接口。其原理涉及到在晶圓表面制作一系列凸點，以實現芯片與PCB（印刷電路板）或基板之間的互連
二、凸點的形成方法
晶圓凸塊技術包括多種不同的凸點形成方法，如：
印刷型凸點：通過印刷方式在晶圓上形成凸點。
電鍍型凸點：利用電鍍技術在晶圓上沉積金屬形成凸點。
其他方法：如共晶電鍍型落球、無鉛合金及銅支柱合金凸點技術等。
三、凸點的材料與結構
凸點的材料選擇多樣，包括金（Au）、銅/鎳/金（Cu/Ni/Au）、銅柱（copper pillar）、錫/鉛（Sn/Pb）和錫/銀/銅（Sn/Ag/Cu）等。凸點的結構和形狀也有多種，如蘑菇形、直狀、圓柱形、球形等，以適應不同的封裝需求。
四、技術優勢與應用
晶圓微凸點封裝技術具有顯著的技術優勢，包括：
高度集成：微小的凸點尺寸使得晶圓上能夠形成高密度的凸點，從而提高集成度。
高頻性能：基于金凸點的熱超聲鍵合技術具有優良的高頻性能。
精確控制：允許精確控制凸點的高度、形狀和位置，提高凸點的質量和可靠性。
此外，晶圓微凸點技術可用于各種封裝類型，如倒裝芯片封裝、三維集成電路封裝等，廣泛應用于電子行業中。
五、技術挑戰與發展趨勢
盡管晶圓微凸點封裝技術具有諸多優勢，但也面臨著一些技術挑戰，如制造成本高、技術難度復雜以及可能的可靠性問題等。未來，晶圓微凸點封裝技術將繼續朝著微型化、小節距、無鉛化和高可靠性的方向發展。隨著異構集成模塊功能和特征尺寸的不斷增加，三維集成技術應運而生，凸點之間的互連將成為實現芯片三維疊層的關鍵
綜上所述，晶圓微凸點封裝技術是半導體封裝領域中的一項重要技術，對于提高集成電路的性能和集成度具有重要意義。隨著技術的不斷進步和創新，晶圓微凸點封裝技術將在未來發揮更加重要的作用。
-未完待續-
