PCBA加工中錫膏選型的“五維評估法”

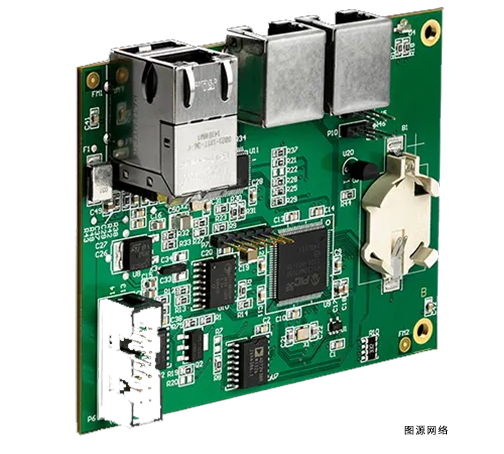

在PCBA加工中，錫膏選型是決定焊接質量、可靠性和生產效率的關鍵環節。“五維評估法”是一種系統化、結構化的選型方法，它從合金成分與性能、工藝適應性、焊接可靠性、兼容性與適用性、成本效益五個核心維度全面考量，幫助選擇最適合特定產品和工藝需求的錫膏。以下是對這五個維度的詳細闡述及優化建議：
一、合金成分與性能
合金成分是錫膏性能的基礎，它決定了錫膏的熔點、潤濕性、機械強度、抗熱疲勞性、導電導熱性以及成本。
無鉛與有鉛選擇：根據環保法規（如RoHS、REACH）要求，無鉛錫膏已成為主流。無鉛錫膏中，SAC合金（如SAC305、SAC387）因其綜合性能優異而被廣泛應用。低銀合金（如SAC0307）成本較低，但潤濕性和可靠性稍遜，適用于可靠性要求不高的場景。含鉍合金熔點低，適用于熱敏感元件，但延展性差，需謹慎選擇。
具體合金類型：
SAC305：熔點217-219℃，潤濕性好，機械強度高，是通用性最強的無鉛錫膏。
低銀合金：如SAC0307，成本較低，但高溫可靠性可能不足。
含鉍合金：如Sn42Bi58，熔點138℃，適用于LED等熱敏元件，但抗跌落性能弱。
高可靠性合金：如SAC387，添加微量元素（如Ni、Ge），抗熱疲勞、抗跌落性能顯著提升，適用于汽車、航空航天等領域。
熔點范圍：需與元器件耐熱性、PCB Tg值、回流焊溫度曲線匹配，避免熱損傷。
潤濕性：影響焊點形成質量和外觀，銀含量越高，潤濕性越好，但成本也越高。
機械強度與可靠性：高可靠性應用需關注抗拉強度、抗剪切強度、抗熱循環/跌落沖擊能力。
二、工藝適應性
工藝適應性是指錫膏的物理特性（如粘度、觸變性、塌陷性）必須與生產工藝（印刷、貼片、回流）完美匹配。
印刷性：
粘度與觸變性：合適的粘度和良好的觸變性是保證鋼網完美脫模、形成清晰飽滿焊膏圖形的關鍵。細間距元件需要更高要求的印刷性能。
抗塌陷性：印刷后至回流前，錫膏圖形應保持清晰，不發生過度擴散或橋連。
貼片粘接力：錫膏需提供足夠的粘性以在貼片后和回流前牢固固定元器件，防止移位。
回流焊特性：
助焊劑活性與活化溫度：助焊劑需在恰當?shù)臏囟乳_始活化，有效去除氧化物，并在峰值溫度前完成主要反應。
熱坍塌行為：預熱和升溫階段錫膏的流動性控制，防止過早橋連或元件移位。
潤濕速度與鋪展性：影響焊點形成和外觀。
殘留物特性：
殘留物類型：免清洗型、水清洗型、溶劑清洗型。免清洗是主流，但需確保殘留物不影響外觀檢查和后續可靠性測試。
殘留物離子潔凈度：電導率或離子污染測試需達標，防止漏電、腐蝕。
三、焊接可靠性
焊接可靠性是指焊點在產品預期壽命內，在各種工作環境應力（熱循環、機械振動、沖擊、濕度等）下保持電氣連接和機械強度的能力。
合金本身的可靠性：如SAC305可靠性較好，低銀合金稍弱，含鉍合金在抗跌落可能較差但熱循環下可能較好。高可靠性應用需選專用合金。
焊點微觀結構：良好的焊接界面IMC層（金屬間化合物）是可靠性的基礎，受合金、溫度曲線、被焊表面狀態影響。
助焊劑殘留物的影響：殘留物是否具有腐蝕性？是否吸濕？在高濕或偏壓環境下是否會導致電化學遷移？
抗熱疲勞性：產品經歷溫度變化時，焊點抵抗因CTE不匹配產生應力的能力。
抗機械沖擊/跌落性：便攜式設備（如手機、平板）需重點關注。
長期老化性能：IMC過度生長可能影響可靠性。
四、兼容性與適用性
兼容性與適用性是指錫膏是否與所有涉及的物料（元器件、PCB）以及生產環境兼容。
元器件端子/焊盤鍍層：錫膏是否與元器件的鍍層（如Sn、SnBi、AgPd、Au、NiPdAu、OSP、Immersion Sn/Ag）有良好的可焊性和兼容性？
元器件耐熱性：錫膏熔點/回流溫度必須低于元器件能承受的最高溫度。
特殊元件：如鋁電解電容、磁珠、連接器等可能對溫度或助焊劑更敏感。
PCB兼容性：
焊盤表面處理：錫膏需兼容PCB焊盤處理（HASL、ENIG、OSP、Immersion Silver/Tin）。
PCB材料與Tg值：回流溫度需低于PCB的Tg值，防止變形分層。
存儲與使用環境：錫膏的儲存條件（通常冷藏）、回溫要求、使用環境溫濕度是否滿足？
設備兼容性：是否適用于現有印刷機（刮刀類型、速度、壓力）、貼片機、回流焊爐（是否需要氮?dú)?？）?/span>
法規與標準符合性：是否符合產品目標市場的環保法規？是否符合行業或客戶的特定標準？
五、成本效益
成本效益是指在滿足前四個維度要求的前提下，追求最優的綜合成本。
錫膏單價：合金成本是主要因素（銀價波動影響大）。低銀合金、錫鉍合金通常成本低于SAC305。
工藝成本：
良率影響：選型不當導致的焊接缺陷（橋連、虛焊、錫珠、立碑等）會顯著增加返修、報廢成本。
生產效率：印刷窗口寬、抗塌陷性好、工藝寬容度高的錫膏可以減少調機、清潔鋼網等時間，提升UPH。
氮?dú)馐褂茫河行╁a膏在氮?dú)猸h(huán)境下焊接效果更好，但氮?dú)庥谐杀尽?/span>
清洗成本：若使用需清洗的錫膏，清洗設備、溶劑、人工、環保處理成本需計入。
鋼網壽命：錫膏的清潔性影響鋼網底部殘留，可能需要更頻繁的擦拭或清洗。
維護與返工成本：殘留物是否易于返工修復？
庫存與浪費：錫膏有保質期，需管理好庫存，減少過期浪費。開罐后使用壽命也需考慮。
如何應用“五維評估法”
明確產品需求：了解產品的應用領域、可靠性要求、工作環境、預期壽命、成本目標。
梳理工藝限制：清楚現有生產設備、工藝參數范圍、是否使用氮?dú)?、清洗能力等?/span>
識別關鍵挑戰：產品設計上有無難點？如細間距BGA、QFN底部散熱焊盤、混裝元件、熱敏感元件、異形連接器。
按維度篩選候選：根據前三點，在每個維度上設定基本要求和優先級。初步篩選出幾個符合基本要求的候選錫膏品牌和型號。
深度測試與驗證：
工藝窗口測試：測試不同印刷參數、回流曲線下的焊接效果，評估工藝寬容度。
焊接質量評估：檢查焊點外觀、X-Ray檢查、切片分析。
可靠性測試：根據產品要求進行相應的可靠性測試。
殘留物評估：檢查外觀、進行離子污染度測試、表面絕緣電阻測試。
成本效益分析：結合測試結果和物料、工藝成本，計算各候選方案的綜合成本。
最終決策與固化：選擇綜合最優的錫膏，將其規格和工藝參數寫入正式的生產工藝文件。
通過“五維評估法”的系統化應用，可以最大程度地降低錫膏選型風險，優化生產工藝，確保PCBA產品的焊接質量和長期可靠性，同時實現最佳的成本效益。
-未完待續-
