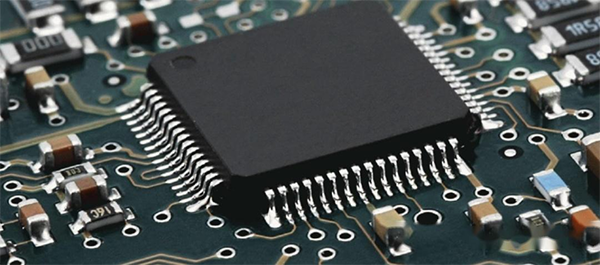

錫膏工藝貼片焊盤和直插焊盤的距離要求？
在錫膏工藝（SMT）中，貼片焊盤與直插焊盤的最小安全距離建議為0.4mm至1mm。此距離可有效防止錫膏橋接、元件干擾，并確保焊接可靠性。具體應用時需參考IPC-7351標準，并結合實際制造能力調整。
詳細要求與依據
1. 安全距離規范
基本要求：
相鄰焊盤邊緣間距應大于0.4mm，以防止焊接時連錫或短路。
直插焊盤與貼片焊盤之間的距離建議至少為1.5mm（混合組裝場景），以避免元件干擾和焊接缺陷。
錫膏工藝特殊要求：
焊盤間距≤0.5mm時，需確保錫膏100%覆蓋焊盤，且無偏移或橋接。
焊盤間距0.65mm~1.25mm時，允許錫膏偏移不超過10%~15%，但需爐后無缺陷。
2. IPC標準參考
IPC-7351標準：
焊盤設計需考慮元件類型、熱管理和電氣特性，確保焊接可靠性和可制造性。
提供三種焊盤圖形幾何形狀（密度等級N（高密度)、M（中密度）、L（低密度）），適用于不同組裝密度需求：
密度等級N：適用于高可靠性要求，焊盤伸出較大，便于返修，如便攜設備或汽車電子。
密度等級M：適用于中密度組裝場景，焊盤伸出長度適中，如QFP封裝。
密度等級L：適用于高密度組裝，焊盤最小化以節省空間，如0402、0201器件封裝。
3. 實際設計建議
最小安全距離：
推薦值：0.5mm~1mm，具體取決于元件尺寸和制造工藝精度。
高密度布局：
使用橢圓形或長圓形焊盤以減少連焊風險。
焊盤間距<0.4mm時，鋪白油或調整焊盤形狀（如菱形、梅花形）。
制造工藝適配：
直插元件引腳孔徑超過1.2mm或焊盤直徑超過3.0mm時，建議設計為菱形或梅花形焊盤。
單面板焊盤直徑或最小寬度為1.6mm，雙面板弱電線路焊盤孔徑加0.5mm即可。
4. 常見問題與解決方案
錫膏橋接：
確保焊盤間距≥0.5mm，或使用阻焊層（鋪白油）隔離。
控制錫膏印刷厚度（鋼網厚度±0.02mm~0.04mm）。
元件偏移：
貼片機精度需滿足≤±0.05mm，焊盤設計需預留對齊余量。
熱管理：
大功率元件焊盤需增加散熱過孔或擴大銅箔面積。
最終建議
設計時優先遵循IPC-7351標準，并結合PCB制造商的實際加工能力（如最小線寬、孔徑精度）調整焊盤間距，確保生產良率。關鍵參數包括：
混合布局時直插與貼片焊盤間距≥1.5mm；
錫膏工藝焊盤間距0.5mm~1mm；
高密度布局焊盤間距≥0.4mm（配合特殊形狀或阻焊層）。
-未完待續-
