錫膏印刷工藝中的塌陷是怎么造成的？-深圳福英達(dá)
錫膏印刷工藝中的塌陷是怎么造成的？
在錫膏印刷工藝中，塌陷是指印刷后的錫膏無(wú)法維持預(yù)期形狀，出現(xiàn)邊緣垮塌、向焊盤(pán)外側(cè)蔓延，甚至在相鄰焊盤(pán)間形成橋接的現(xiàn)象。這一缺陷會(huì)顯著影響焊接質(zhì)量，導(dǎo)致短路或虛焊等問(wèn)題。塌陷的形成是多種因素共同作用的結(jié)果下面是詳細(xì)分析及優(yōu)化方案：
一、塌陷的核心成因

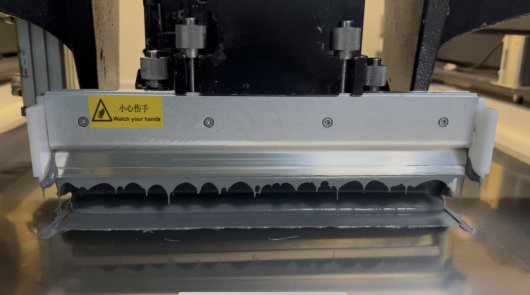

1. 刮刀壓力失控
原理：刮刀壓力過(guò)大時(shí)，錫膏在通過(guò)鋼網(wǎng)孔洞時(shí)會(huì)被過(guò)度擠壓，導(dǎo)致部分錫膏滲入鋼網(wǎng)與PCB的間隙。若壓力持續(xù)過(guò)高，相鄰焊盤(pán)的錫膏可能因擠壓而連接，形成塌陷。
典型場(chǎng)景：細(xì)間距元件（如0.4mm pitch以下的QFP、BGA）印刷時(shí)，刮刀壓力稍大即易引發(fā)短路。
2. 錫膏流變特性異常
黏度不足：
原因：劑揮發(fā)、金屬含量異常（如助焊劑比例過(guò)高）或環(huán)境濕度過(guò)高，均會(huì)導(dǎo)致錫膏黏度下降。
影響：低黏度錫膏印刷后邊緣松散，難以維持形狀，尤其在細(xì)間距焊盤(pán)上易擴(kuò)散。
金屬顆粒尺寸不匹配：
問(wèn)題：小顆粒錫膏（如T6級(jí)）雖下錫性好，但印刷后形狀保持性差，易因表面張力作用而塌陷。
案例：0.3mm間距元件使用T6級(jí)錫膏時(shí)，塌陷風(fēng)險(xiǎn)顯著增加。
3. 環(huán)境因素干擾
濕度過(guò)高：錫膏吸濕后稀化，黏度降低，導(dǎo)致塌陷。例如，在濕度>60% RH的環(huán)境中，未密封的錫膏可能因吸濕而失效。
溫度波動(dòng)：高溫會(huì)降低助焊劑黏度，使錫膏在印刷后流動(dòng)過(guò)度；若時(shí)間過(guò)長(zhǎng)，稀釋劑揮發(fā)又會(huì)導(dǎo)致黏度回升，引發(fā)印刷困難。
4. 工藝參數(shù)與設(shè)備缺陷
鋼網(wǎng)設(shè)計(jì)不合理：
開(kāi)孔過(guò)大：鋼網(wǎng)開(kāi)孔面積超過(guò)焊盤(pán)95%時(shí)，或鋼網(wǎng)過(guò)厚，下錫量超標(biāo)，多余焊料在重力作用下流淌，形成塌陷。
倒角缺失：鋼網(wǎng)孔壁垂直或內(nèi)凹設(shè)計(jì)會(huì)增加錫膏脫模時(shí)的應(yīng)力，導(dǎo)致邊緣不整齊。
脫模速度過(guò)快：快速脫模可能拉扯錫膏，使其邊緣呈鋸齒狀或塌陷。
設(shè)備狀態(tài)不佳：鋼網(wǎng)底部沾污、刮刀磨損或PCB支撐不足，均可能間接引發(fā)塌陷。
二、系統(tǒng)性?xún)?yōu)化方案
1. 精準(zhǔn)控制刮刀壓力
調(diào)整策略：
通過(guò)試驗(yàn)確定最佳壓力范圍（通常為0.1-0.3N/mm），確保錫膏均勻填充鋼網(wǎng)孔洞且不滲入間隙。
使用壓力傳感器實(shí)時(shí)監(jiān)測(cè)，避免人工調(diào)整誤差。
案例：某SMT線(xiàn)通過(guò)將刮刀壓力從0.35N/mm降至0.25N/mm，細(xì)間距元件塌陷率降低80%。
2. 優(yōu)化錫膏選擇與管理
黏度匹配：
根據(jù)元件間距選擇合適黏度的錫膏（如細(xì)間距選用高黏度、快干型錫膏）。
避免使用過(guò)期或二次回收的錫膏，防止金屬含量異常。
顆粒尺寸控制：
常規(guī)間距（≥0.5mm）選用T4級(jí)（20-38μm）錫膏。
細(xì)間距（0.3-0.4mm）選用T5級(jí)（15-25μm）錫膏，避免使用T6級(jí)。
存儲(chǔ)與使用：
錫膏需冷藏（0-10℃）保存，使用前回溫至室溫（≥4小時(shí)）。
印刷過(guò)程中每2小時(shí)攪拌一次，防止金屬顆粒沉降。
3. 嚴(yán)格環(huán)境管控
溫濕度控制：
印刷車(chē)間溫度保持在23±3℃，濕度控制在40%-60% RH。
使用除濕機(jī)或加濕器動(dòng)態(tài)調(diào)節(jié)，避免錫膏吸濕或干燥過(guò)快。
局部防護(hù)：
在鋼網(wǎng)下方安裝防塵罩，減少環(huán)境污染物對(duì)錫膏的干擾。
4. 改進(jìn)鋼網(wǎng)設(shè)計(jì)與脫模工藝
鋼網(wǎng)優(yōu)化：
開(kāi)孔面積控制在焊盤(pán)的90%-95%，并設(shè)計(jì)倒角（如0.1mm圓角）減少應(yīng)力集中。
使用電拋光鋼網(wǎng)，降低孔壁粗糙度，提升脫模順暢性。
脫模參數(shù)調(diào)整：
脫模速度設(shè)置為0.5-1mm/s，與印刷速度匹配。
采用分段脫模（如先緩慢抬起0.1mm，再快速脫離），減少錫膏拉扯。
5. 設(shè)備維護(hù)與操作規(guī)范
定期保養(yǎng)：
每周清洗鋼網(wǎng)，去除底部殘留錫膏和助焊劑。
檢查刮刀刀片磨損情況，及時(shí)更換（刀片邊緣圓角半徑應(yīng)<0.1mm）。
PCB固定：
使用多點(diǎn)夾緊裝置固定PCB，防止印刷過(guò)程中移動(dòng)導(dǎo)致錫膏偏移
三、效果驗(yàn)證與持續(xù)改進(jìn)
檢測(cè)方法：
使用2D/3D SPI（錫膏檢測(cè)儀）量化塌陷高度和面積，設(shè)定閾值（如塌陷高度>0.1mm為NG）。
通過(guò)X-Ray檢查焊接后橋接率，驗(yàn)證優(yōu)化效果。
持續(xù)改進(jìn)：
建立DOE（實(shí)驗(yàn)設(shè)計(jì)）模型，分析刮刀壓力、錫膏黏度、環(huán)境濕度等參數(shù)的交互影響。
定期復(fù)盤(pán)生產(chǎn)數(shù)據(jù)，針對(duì)高頻塌陷問(wèn)題調(diào)整工藝窗口。
通過(guò)上述改進(jìn)方法，可顯著降低錫膏印刷塌陷率，提升焊接良率至99.5%以上。關(guān)鍵在于結(jié)合設(shè)備特性、材料性能和環(huán)境條件，制定精準(zhǔn)的工藝控制方案，并持續(xù)監(jiān)控與改進(jìn)。
-未完待續(xù)-
*免責(zé)聲明:本文由作者原創(chuàng)。文章內(nèi)容系作者個(gè)人觀(guān)點(diǎn)，轉(zhuǎn)載僅為了傳達(dá)一種不同的觀(guān)點(diǎn)，不代表對(duì)該觀(guān)點(diǎn)贊同或支持，如有侵權(quán)，歡迎聯(lián)系我們刪除!除了“轉(zhuǎn)載”文章，本站所刊原創(chuàng)內(nèi)容著作權(quán)屬于深圳福英達(dá)，未經(jīng)本站同意授權(quán)，不得重制、轉(zhuǎn)載、引用、變更或出版。
返回列表
