Mini LED 封裝 （SMD、IMD、COB、正裝、倒裝）
Mini LED 封裝 （SMD、IMD、COB、正裝、倒裝）

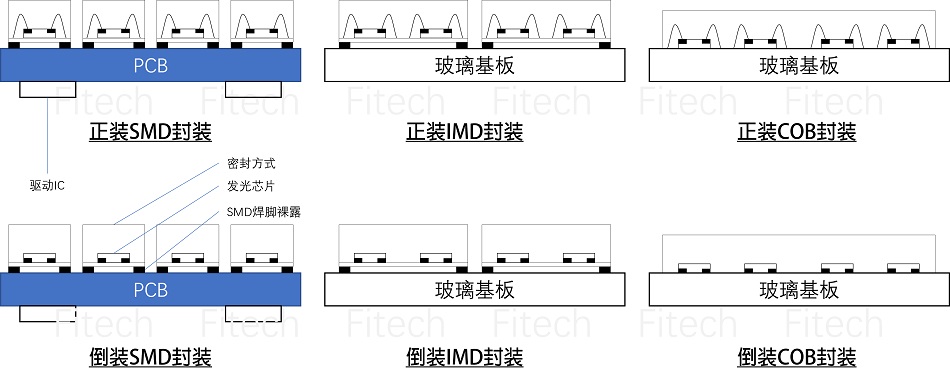

LED封裝的目的在于保護芯片、并實現信號連接，起到穩定性能、提高發光效率及提高使用壽命的作用。主要工藝流程分為：固晶、焊接、封膠、烘烤、切割、分BIN和包裝等階段。LED封裝按照不同的封裝路線可分為SMD、IMD和COB三類；按芯片正反方向可分為正裝、倒裝兩類；按封裝基板材料可分為PCB基板封裝和玻璃基板封裝兩類。
SMD
LED表面貼裝將單個發光芯片封裝然后分別焊接在PCB上。這樣的工藝較易實現。對于MiniLED這種含有大量芯片的技術，如果使用SMT技術則SMD數量太多，難以滿足高封裝密度，且貼片耗時長，增加檢修難度。如果選擇采用間距P1.0以上的顯示模組，那么SMD仍然會是優秀的選擇。
IMD
矩陣集成封裝 (IMD)是將兩組、四組乃至更多組的RGB芯片封裝在一個小器件單元中。典型的IMD封裝以2*2或四合一的形式存在。四合一的意思是每個IMD封裝中包括4個像素組，每個像素組由RGB三色芯片組成。IMD常見的使用案例是間距P0.9的顯示模組。IMD的工藝流程大致分為: 固晶，焊線，壓模，烘烤，劃片，測試分選和編帶。
與傳統SMD相比，IMD具有更好的防碰撞性能和更高的貼片效率。而且IMD具有高顏色一致性，易分BIN性能、SMT工藝兼容性、易返修等優點，目前也有不少使用。但是和SMD技術一樣，由于mini-LED需要高密度封裝，IMD也面臨著封裝密度難以突破的限制。
COB
COB技術能將多個LED芯片與基板互連并封裝到一起。在同樣面積下，COB LED可以比傳統LED實現更多光源。此外COB技術不使用支架，而是將芯片直接焊接到基板上，減少了焊點數，因此失效率會降低。COB的技術路線以間距P0.9和P1.2的產品為主。COB的工藝路線包括錫膏印刷，固晶，回流焊，自動光學檢測AOI，點亮測試，返修和覆膜。采用倒裝技術的COB具有很多優勢，如散熱性好、可靠性高、保護力度更強以減少維修成本等。一般來說COB的成本會比較高。
因為MiniLED芯片尺寸變小，其單位面積上芯片數量暴增，因此在封裝階段固晶裝置要提高轉移效率。固晶裝置是封裝階段的重要裝置，負責將晶片獲取后貼裝到PCB或玻璃基板上并完成缺陷檢測。因MiniLED單位面積芯片數量暴增，固晶設備轉移速度和固晶精度在一定程度上決定了封裝良率，是降低成本、實現量產的關鍵。現在固晶轉移方案主要包括拾取放置方案（Pick&Place)、刺晶方案和激光轉移方案，其中Pick&Place為目前主流應用技術，成熟度和性價比比較高。
除此之外，測試返修環境目前仍未形成標準化的技術路徑。MiniLED要在芯片出廠前完成光電測試，并完成色度學參數測試與返修，確保最終產品的良率。該領域裝置種類繁多，并且因?qū)ξ⒚准壋叽缜覕?shù)量龐大的燈珠完成有效測試與修復的難度很大，目前仍未形成標準化的技術路徑。
MiniLED焊接材料
倒裝技術在MiniLED中扮演重要作用，能夠消除焊線的使用，同時也允許更小點間距的封裝。倒裝結構的LED芯片在固晶和焊接階段需要用到錫膏/錫膠材料起到物理和電氣連接功能。錫膏是采用合金焊粉和助焊膏(松香)結合而成。而錫膠是由合金焊粉與助焊膠(環氧樹脂)混合調制而成。錫膠在MiniLED中有著巨大潛能，既能免清洗，也能夠為LED芯片提供更加優秀的焊點強度，這是因為錫膠焊后會形成環氧樹脂熱固膠并包裹住焊點，起到吸收應力的作用。
深圳市福英達生產的T6及以上超微錫膏和超微錫膠能滿足MiniLED的低溫和中溫焊接要求，焊點推拉力優秀，機械強度高，導電性能優異。歡迎與我們聯系了解更多MiniLED焊接信息。
