1. MEMS封裝介紹
MEMS是將微傳感器，微執行器，信號處理，電路等元件連接在一起的系統，目前主要用于各類傳感器。在對IC封裝進行長時間的研究后，人們決定將IC封裝理論的實踐延伸到MEMS中。盡管許多MEMS封裝形式是IC封裝的延伸，MEMS的高度復雜性加大了封裝難度和成本。通常來說MEMS封裝成本占到了總設備費用的一半或更高，是因?yàn)镸EMS的獨特性導致沒有標準的封裝技術。傳統的IC封裝需要提供芯片管腳的合理分布并且能夠?qū)崿F(xiàn)電氣連通。不同的是由于MEMS應用場景的不同，封裝外殼需要為各種能量和介質的流通提供通道，例如光信號，電信號，流體成分等的流通，這加大了封裝難度。
2. MEMS封裝要求
由于要接收外界信號和介質，MEMS不可避免要與外界接觸。由于體積太小且封裝外殼需要與外界保持連通，應用環境中的雜質會腐蝕元件并影響可靠性。另外封裝時產生的震動，沖擊，溫度變化會影響機械結構脆弱的元件可靠性和性能。為減少對敏感高精度傳感器的影響，焊接受到的應力應控制在盡量小的范圍。內部電路系統需要有效與外部環境隔絕開來。MEMS往往是不可拆卸清洗的，因此需要焊接點揮發物保持在低量范圍。過量的揮發殘留物會影響元件的可靠性。
3. MEMS封裝工藝
相比于常用的引線鍵合，目前還探索了新型的倒裝封裝技術。倒裝芯片顧名思義就是將芯片倒裝焊接在基板上的技術，其優點是大大增加了I/O的數量。相比引線鍵合，倒裝技術避免了引線產生的信號干擾。單芯片/多芯片封裝和晶圓級(WLP)很好的應用了該技術。為了使元件保持高精度，封裝焊接通常是在真空下完成。
① 單芯片/多芯片封裝

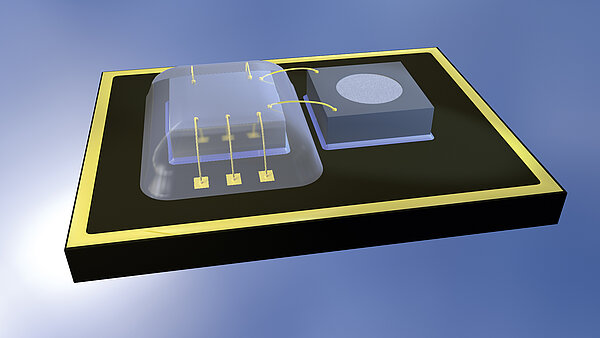

芯片級封裝是將芯片從大塊晶圓中取出后進行封裝。主要采用陶瓷或玻璃基板進行封裝。MEMS芯片和陶瓷基板的工藝不同導致了它們需要單獨加工。MEMS芯片通過貼片，引線鍵合或直接倒裝與基板連接，然后將芯片與陶瓷基板相焊接并進行封帽處理。常見的封帽材料有金屬，陶瓷等。封帽的主要目的時能給芯片帶來高氣密性和可靠性。
② 晶圓級封裝。
晶圓級封裝是在還未進行切割的大塊晶圓上直接進行封裝的技術。需要對晶圓鈍化層進行聚合物涂覆，對銅焊區域線層重新排布后進行第二層聚合物涂覆，加入球下金屬層，并進行植球。進行封裝測試后將大塊完整晶圓進行切割取出單個的成品芯片，隨后芯片在經過性能檢測后被倒裝焊在基板上，其中需要使用錫膏/錫膠進行粘連焊接。芯片最后通過多種鍵合工藝與封帽形成互連結構。
目前兩種封裝線路仍存在缺陷，但是晶圓級封裝隨著技術的演變無疑是MEMS封裝的主流線路，不同廠家逐漸開發出不同晶圓級封裝的分支路線。
