錫膠（環氧錫膏）和錫膏有什么區別？

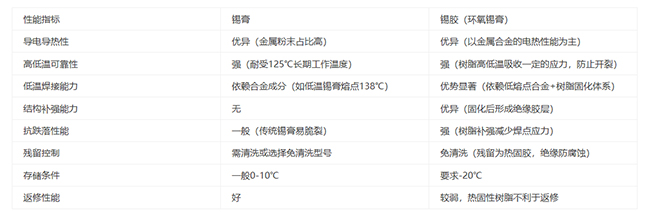

錫膠（環氧錫膏）與錫膏在成分、性能、應用場景等方面存在顯著差異，以下是具體對比分析：

錫膏

核心成分：金屬合金粉末（83%-90%）+ 助焊劑（10%-17%）。

金屬粉末：主流為無鉛合金（如SAC305、Sn99.3Cu0.7），粒徑根據精度需求選擇（量產用Type 3級25-45μm，精密封裝用Type 6級5-15μm）。

助焊劑：由松香樹脂（提供粘性）、有機胺類活化劑（去除氧化層）、醇醚類溶劑（調節黏度）組成，焊接后殘留量需控制在5%以下，部分免清洗型號可直接滿足RoHS要求。

功能定位：以“高效形成冶金連接”為核心，樹脂僅起臨時固定作用，錫膏焊料轉印的實現，最終焊點性能由金屬合金決定。

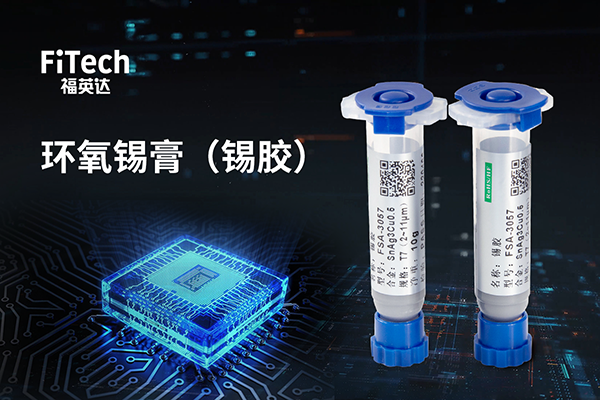

環氧錫膠

核心成分：焊錫粉末（60%-85%）+ 熱固性助焊膠（15%-35%）。

焊錫粉末：可選用不同溫度的合金（如Sn42Bi57.6Ag0.4熔點138℃、Sn96.5Ag3Cu0.5熔點219℃、Sn90Sb10熔點245℃），粒徑類型可為T3~T7。

熱固性助焊膠：以雙酚A型環氧樹脂，搭配酸酐類固化劑，添加弱活性有機酸（如己二酸），避免強活性成分腐蝕樹脂，焊接時先軟化輔助元件定位，冷卻后固化成絕緣膠層（厚度2-10μm），起到防腐蝕、抗振動的作用。

功能定位：兼顧焊接與結構補強，樹脂與金屬粉末協同作用，既實現電氣連接，又提供機械支撐。

錫膏的典型應用

消費電子量產線：智能手機主板（01005阻容件焊接）、筆記本電腦顯卡（BGA封裝芯片）、智能電視電源板，需高印刷精度（±5%厚度偏差）和快速回流適配。

汽車電子：車載VCU（整車控制器）PCB、儀表盤驅動板，采用Sn99.3Cu0.7錫膏耐受125℃長期工作溫度，并通過AEC-Q100溫循測試。

功率器件封裝：LED正裝晶片（陶瓷基板焊接）、工業IGBT模塊（高導熱需求，選用高銀含量SAC405錫膏）。

環氧錫膠的典型應用

柔性電子：折疊屏手機UTG（超薄玻璃）柔性基板驅動芯片，焊接溫度需≤180℃（避免基板翹曲），錫膠的170℃固化曲線適配，且固化后樹脂膠層緩解彎折應力。

醫療設備：血糖檢測傳感器電極焊接（熱敏生物芯片）、心臟起搏器微型控制單元，低殘留和高絕緣性避免短路風險，符合醫療級認證（如ISO10993）。

小批量/返修：研發階段樣品PCB（如芯片測試板，月產能50-100片，無需制作鋼網，點膠即可）、軍工產品局部返修（異形焊點，無法印刷錫膏）。

四、選型建議：根據需求精準匹配

看量產規模與精度

大批量、高精度（≤0.3mm間距）、高功率場景（如汽車電子、功率器件）優先選錫膏。

小批量、低精度、熱敏/柔性部件（如醫療設備、折疊屏）選環氧錫膠。

看成本與工藝適配

月產能超5萬片時，錫膏單位成本更低（因印刷效率高）。

月產能低于1萬片時，環氧錫膠無需鋼網，更劃算（點膠工藝靈活）。

看可靠性需求

若需抗跌落、防腐蝕、高絕緣（如軍工、汽車電子），錫膠（環氧錫膏）是唯一選擇。

若需高溫長期工作（如汽車電子VCU），錫膏更可靠。

-未完待續-
