激光錫膏的原理及優勢
激光錫膏焊接是一種利用激光束作為熱源，通過精確控制能量輸入實現錫膏熔化與焊接固化的先進焊接技術，其原理及優勢具體如下：
一、激光錫膏焊接的原理
能量聚焦與熱傳遞機制

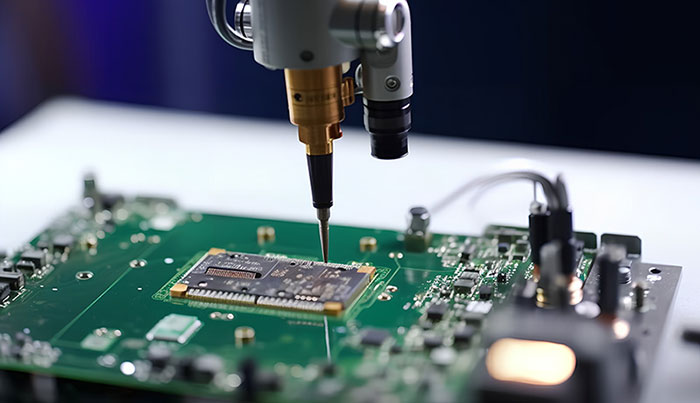

激光器（如半導體激光器、光纖激光器）產生的激光通過光學系統聚焦成微米級光斑，直接照射在待焊接區域的錫膏表面。激光能量被錫膏中的金屬顆粒（如Sn-Ag-Cu合金）和助焊劑吸收，轉化為熱能，使錫膏迅速升溫至熔點（通常為217℃以上）。
錫膏熔化與潤濕過程
助焊劑活化：當激光能量達到錫膏的活化閾值時，助焊劑首先受熱分解，清除焊盤和元器件引腳及錫粉表面的氧化層，降低界面張力。
液態焊料形成：錫膏中的金屬顆粒在高溫下熔化，形成液態焊料。液態焊料在表面張力作用下潤濕焊盤和引腳，填充間隙并形成冶金結合。
冷卻固化：激光停止照射后，焊料迅速冷卻固化，形成機械強度高、導電性好的焊點。
精確能量控制
通過調節激光功率、照射時間和光斑直徑，實現對焊接區域熱量的精準控制。這種非接觸式加熱方式避免了傳統烙鐵或回流焊的熱傳導延遲，可在毫秒級時間內完成焊接，大幅提高生產效率。
二、激光錫膏焊接的優勢
高精度焊接
微米級精度：激光光斑可聚焦至50μm以下，能夠精確焊接微小元器件（如01005電阻、CSP芯片）和高密度引腳（如間距≤0.4mm的QFP），避免傳統焊接中因機械接觸或熱擴散導致的橋接、偏移等缺陷。
適用場景：適用于對空間要求極高的微電子組裝，如手機主板、穿戴設備等。
低熱影響區（HAZ）
局部加熱：激光能量集中于焊接點，熱影響區極小，可顯著減少對熱敏元件（如LED、傳感器）和塑料基材的熱損傷。
返修優勢：特別適合返修工藝，可在不拆卸周邊元件的情況下精準修復單個焊點。
快速高效
毫秒級焊接：激光焊接的加熱和冷卻過程均在毫秒級完成，單點焊接時間通常<1秒，遠快于傳統烙鐵焊接（數秒至數十秒）。
批量生產：配合自動化平臺（如XYZ運動系統或機器人），可實現高速批量焊接，提升生產線效率。
靈活性與適應性
多場景應用：可適應平面、曲面甚至三維結構的焊接，如連接器、線材與基板的連接。
材料兼容性：支持不同類型的錫膏（如無鉛、低溫錫膏），并可通過調整參數滿足特殊材料（如陶瓷、玻璃）的焊接需求。
環保與安全
干式工藝：無需使用大量助焊劑或清洗劑，減少化學污染和廢棄物處理成本。
低能耗：相比波峰焊或回流焊，激光焊接的能耗更低，符合綠色制造趨勢。
智能化集成
視覺定位與AI算法：激光焊接系統易于與視覺定位（如CCD相機）、AI算法集成，實現焊接路徑的自動規劃和實時質量監控。
閉環控制：通過功率反饋、溫度監測等閉環控制，動態調整焊接參數，確保焊點一致性和良率。
-未完待續-
