如何估算焊錫膏的印刷量？
估算焊錫膏的印刷量是表面貼裝技術（SMT）中的關鍵環節，直接影響焊接質量和成本。以下是分步驟的估算方法及關鍵注意事項：
一、精準估算方法
1. 模板開口法（設計階段首選）
公式：
V=∑(Ai×T)×(1+K)
參數說明：
Ai：單個焊盤開口面積（矩形焊盤=長×寬；圓形焊盤=π×(直徑/2)2）
T：模板厚度（常用0.12~0.18mm，細間距元件建議0.12mm）
K：修正系數（0.1~0.3，設備精度高時取低值）
優化技巧：
對BGA等高密度元件，采用階梯模板（中心區域厚度減0.03mm）減少橋接。
開口形狀設計：矩形焊盤倒角45°，圓形焊盤增加0.05mm寬導流槽。
示例：
某PCB有500個0603焊盤（面積0.3×0.15=0.045mm2），模板厚度0.15mm，修正系數0.2：
V=500×0.045×0.15×1.2=4.05mm
2. 元件數量法（快速估算）
公式：
V=N×V0×(1+M)
參數說明：
N：焊點總數
V0：單點體積參考值（0201元件=0.015mm3；0402/0603=0.03~0.05mm3；QFP引腳=0.05~0.08mm3）
M：損耗系數（0.1~0.2，細間距元件取高值）
優化技巧：
混合元件PCB按類型分區計算后累加。
0.3mm QFN等細間距元件單點體積減20%補償脫模困難。
二、工藝參數優化
1. 模板設計關鍵點
面積比：開口面積/焊盤側壁面積≥0.66（避免塌邊）
寬厚比：開口寬度/模板厚度≥1.5（防止堵塞）
開口比例：矩形焊盤長寬比≤3:1（過長易殘留）

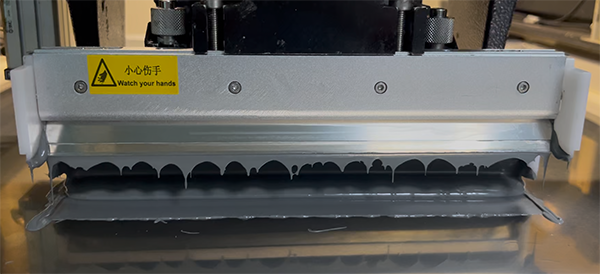

2. 印刷參數控制
刮刀壓力：0.1~0.3 N/mm（壓力過大導致錫膏擠出，過小填充不足）
印刷速度：30~100 mm/s（速度過快錫膏滾動不充分，過慢效率低）
分離速度：0.1~0.3 mm/s（速度過快拉絲，過慢塌邊）
清潔頻率：每10~20次印刷清潔模板（殘留硬化后需用酒精擦拭）
3. 環境與設備要求
溫濕度：溫度22~26℃，濕度40%~60%（濕度過高導致吸濕爆錫）
鋼網張力：初始≥40 N/cm，使用后不低于30 N/cm（張力不足導致印刷偏移）
錫膏選擇：細間距元件（如0.3mm BGA）選用Type 4（粒徑5~15μm）錫膏
三、驗證與改進方法
1. 首件檢測（SPI）
關鍵指標：
體積：目標值±15%（如計算值100mm3，實際需在85~115mm3）
高度：模板厚度×80%~120%（如0.15mm模板，高度應為0.12~0.18mm）
偏移量：≤0.1mm（否則調整MARK點識別參數）
2. 過程監控（DOE實驗）
實驗設計：
選擇壓力、速度、分離速度3個參數，各設3個水平（如壓力0.1/0.2/0.3 N/mm），通過L9正交表進行9組實驗。
優化目標：
最小用量下滿足焊接良率≥99.5%（通過X-Ray檢測橋接/虛焊）。
3. 長期改進
數據驅動：
記錄每班次印刷量、SPI數據、返修率，生成控制圖。當連續3點超出控制限時，分析原因（如模板磨損、錫膏批次差異）。
模板維護：
每5000次印刷后檢查開口尺寸，磨損量＞0.02mm時更換模板。
四、高效實操技巧
緊急應對：
印刷量不足：臨時增加壓力或降低分離速度（需后續調整參數）
印刷量過多：立即清潔模板并檢查刮刀是否磨損（導致壓力不均）
清潔規范：
干式清潔：每班次首件前用無塵布擦拭模板下表面
濕式清潔：每200次印刷用酒精+超聲波清洗（避免殘留硬化）
鋼網張力管理：
新鋼網初始張力≥40 N/cm，使用后每周檢測一次，低于30 N/cm時返修
五、總結：優化后的實施流程
設計階段：根據元件類型和模板開口計算理論用量
首檢階段：通過SPI驗證印刷量，調整參數至目標范圍
量產階段：監控?cái)?shù)據波動，定期維護模板和設備
改進階段：基于DOE實驗優化參數組合，降低材料浪費
此方法通過“計算-驗證-優化-固化”的閉環管理，可實現焊錫膏印刷量的精準控制，適用于高密度PCB、汽車電子等高可靠性領域，材料浪費可減少15%~30%，同時將焊接不良率控制在0.5%以內。
-未完待續-
